Parity ODD

Discussion in 'Microcontrollers' started by AtomSoft, May 18, 2009.

  1. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    This works at setting the right address:
    Code (text):

            movlw   kbdata
    LoopT
            dcfsnz  kbdata
            goto    doneA
            tblrd   *+      ;use TBLPTRU:TBLPTRH:TBLPTRL as 24-bit pointer to memory
            bra     LoopT
    doneA:
            tblrd   *+
            movf    TABLAT,w    ;place value pointed to in W

    But how would i make the table?

    I have this there now:

    Code (text):

    MyTable:
        DB   ' '    ;0
        DB   ' '    ;1
        DB   ' '    ;2
        DB   ' '    ;3
        DB   ' '    ;4
        DB   ' '    ;5
        DB   ' '    ;6
        DB   '`'    ;7
        DB   ' '    ;8
        DB   ' '    ;9
        DB   ' '    ;A
        DB   '1'    ;B
        DB   ' '    ;C
        DB   'z'    ;D
        DB   'a'    ;E
        DB   '2'    ;F
        DB   ' '    ;10
        DB   'x'    ;11
        DB   'e'    ;12
        DB   '3'    ;13
        DB   ' '    ;14
        DB   'v'    ;15
        DB   't'    ;16
        DB   '5'    ;17
        DB   ' '    ;18
        DB   'b'    ;19
        DB   'g'    ;1A
        DB   '6'    ;1B
        DB   ' '    ;1C
        DB   'm'    ;1D
        DB   'u'    ;1E
        DB   '8'    ;1F
        DB   ' '    ;20
        DB   'k'    ;21
        DB   'o'    ;22
        DB   '9'    ;23
        DB   ' '    ;24
        DB   0x2F    ;25
        DB   ';'    ;26
        DB   '-'    ;27
        DB   ' '    ;28
        DB   0x27    ;29
        DB   '['    ;2A
        DB   ' '    ;2B
        DB   ' '    ;2C
        DB   ' '    ;2D
        DB   ' '    ;2E
        DB   ' '    ;2F
        DB   ' '    ;30
        DB   ' '    ;31
        DB   ' '    ;32
        DB   ' '    ;33
        DB   ' '    ;34
        DB   ' '    ;35
        DB   ' '    ;36
        DB   ' '    ;37
        DB   ' '    ;38
        DB   ' '    ;39
        DB   ' '    ;3A
        DB   ' '    ;3B
        DB   ' '    ;3C
        DB   ' '    ;3D
        DB   ' '    ;3E
        DB   ' '    ;3F
        DB   ' '    ;40
        DB   ' '    ;41
        DB   ' '    ;42
        DB   ' '    ;43
        DB   ' '    ;44
        DB   ' '    ;45
        DB   ' '    ;46
        DB   ' '    ;47
        DB   ' '    ;48
        DB   ' '    ;49
        DB   ' '    ;4A
        DB   ' '    ;4B
        DB   ' '    ;4C
        DB   ' '    ;4D
        DB   ' '    ;4E
        DB   ' '    ;4F
        DB   ' '    ;50
        DB   ' '    ;51
        DB   ' '    ;52
        DB   ' '    ;53
        DB   ' '    ;54
        DB   ' '    ;55
        DB   ' '    ;56
        DB   ' '    ;57
        DB   ' '    ;58
        DB   ' '    ;59
        DB   ' '    ;5A
        DB   ' '    ;5B
        DB   ' '    ;5C
        DB   ' '    ;5D
        DB   ' '    ;5E
        DB   ' '    ;5F
        DB   ' '    ;60
        DB   ' '    ;61
        DB   ' '    ;62
        DB   ' '    ;63
        DB   ' '    ;64
        DB   ' '    ;65
        DB   ' '    ;66
        DB   ' '    ;67
        DB   ' '    ;68
        DB   ' '    ;69
        DB   ' '    ;6A
        DB   ' '    ;6B
        DB   ' '    ;6C
        DB   ' '    ;6D
        DB   ' '    ;6E
        DB   ' '    ;6F
        DB   ' '    ;70
        DB   ' '    ;71
        DB   ' '    ;72
        DB   ' '    ;73
        DB   ' '    ;74
        DB   ' '    ;75
        DB   ' '    ;76
        DB   ' '    ;77
        DB   ' '    ;78
        DB   ' '    ;79
        DB   ' '    ;7A
        DB   ' '    ;7B
        DB   ' '    ;7C
        DB   ' '    ;7D
        DB   ' '    ;7E
        DB   ' '    ;7F
        DB   ' '    ;80
        DB   ' '    ;81
        DB   ' '    ;82
        DB   ' '    ;83
        DB   ' '    ;84
        DB   ' '    ;85
        DB   ' '    ;86
        DB   ' '    ;87
        DB   ' '    ;88
        DB   ' '    ;89
        DB   'q'    ;8A
        DB   ' '    ;8B
        DB   ' '    ;8C
        DB   's'    ;8D
        DB   'w'    ;8E
        DB   ' '    ;8F
        DB   'c'    ;90
        DB   'd'    ;91
        DB   '4'    ;92
        DB   ' '    ;93
        DB   ' '    ;94
        DB   'f'    ;95
        DB   'r'    ;96
        DB   ' '    ;97
        DB   'n'    ;98
        DB   'h'    ;99
        DB   'y'    ;9A
        DB   ' '    ;9B
        DB   ' '    ;9C
        DB   'j'    ;9D
        DB   '7'    ;9E
        DB   ' '    ;9F
        DB   ','    ;A0
        DB   'i'    ;A1
        DB   '0'    ;A2
        DB   ' '    ;A3
        DB   '.'    ;A4
        DB   'l'    ;A5
        DB   'p'    ;A6
        DB   ' '    ;A7
        DB   ' '    ;A8
        DB   ' '    ;A9
        DB   '='    ;AA
        DB   ' '    ;AB
        DB   ' '    ;AC
        DB   ']'    ;AD
        DB   0x5C   ;AE
        DB   ' '    ;AF
        DB   ' '    ;B0
        DB   ' '    ;B1
        DB   ' '    ;B2
        DB   ' '    ;B3
        DB   ' '    ;B4
        DB   ' '    ;B5
        DB   ' '    ;B6
        DB   ' '    ;B7
        DB   ' '    ;B8
        DB   ' '    ;B9
        DB   ' '    ;BA
        DB   ' '    ;BB
        DB   ' '    ;BC
        DB   ' '    ;BD
        DB   ' '    ;BE
        DB   ' '    ;BF
        DB   ' '    ;C0
        DB   ' '    ;C1
        DB   ' '    ;C2
        DB   ' '    ;C3
        DB   ' '    ;C4
        DB   ' '    ;C5
        DB   ' '    ;C6
        DB   ' '    ;C7
        DB   ' '    ;C8
        DB   ' '    ;C9
        DB   ' '    ;CA
        DB   ' '    ;CB
        DB   ' '    ;CC
        DB   ' '    ;CD
        DB   ' '    ;CE
        DB   ' '    ;CF
        DB   ' '    ;D0
        DB   ' '    ;D1
        DB   ' '    ;D2
        DB   ' '    ;D3
        DB   ' '    ;D4
        DB   ' '    ;D5
        DB   ' '    ;D6
        DB   ' '    ;D7
        DB   ' '    ;D8
        DB   ' '    ;D9
        DB   ' '    ;DA
        DB   ' '    ;DB
        DB   ' '    ;DC
        DB   ' '    ;DD
        DB   ' '    ;DE
        DB   ' '    ;DF
        DB   ' '    ;E0
        DB   ' '    ;E1
        DB   ' '    ;E2
        DB   ' '    ;E3
        DB   ' '    ;E4
        DB   ' '    ;E5
        DB   ' '    ;E6
        DB   ' '    ;E7
        DB   ' '    ;E8
        DB   ' '    ;E9
        DB   ' '    ;EA
        DB   ' '    ;EB
        DB   ' '    ;EC
        DB   ' '    ;ED
        DB   ' '    ;EE
        DB   ' '    ;EF
        DB   ' '    ;F0
        DB   ' '    ;F1
        DB   ' '    ;F2
        DB   ' '    ;F3
        DB   ' '    ;F4
        DB   ' '    ;F5
        DB   ' '    ;F6
        DB   ' '    ;F7
        DB   ' '    ;F8
        DB   ' '    ;F9
        DB   ' '    ;FA
        DB   ' '    ;FB
        DB   ' '    ;FC
        DB   ' '    ;FD
        DB   ' '    ;FE
        DB   ' '    ;FF


  2. ericgibbs

    ericgibbs Well-Known Member Most Helpful Member

    Joined:
    Jan 4, 2007
    Messages:
    21,174
    Likes:
    644
    Location:
    Ex Yorks' Hants UK
    ONLINE
    hi,

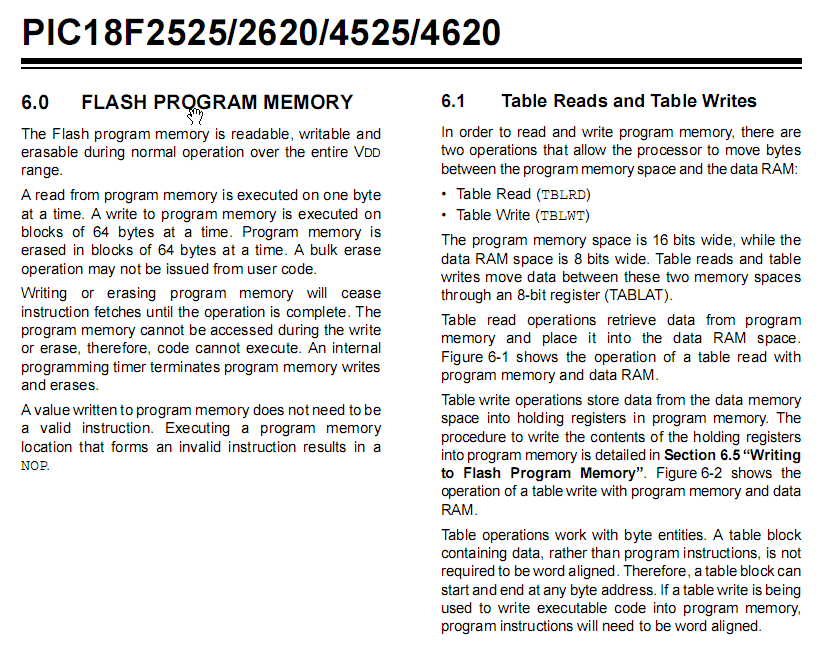

    Flash Memory section, on my sheet thats 6.:)

    EDIT: ref image.:)


    Attached Files:

    Last edited: May 19, 2009
  3. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    Its 7 on mines...


    Attached Files:

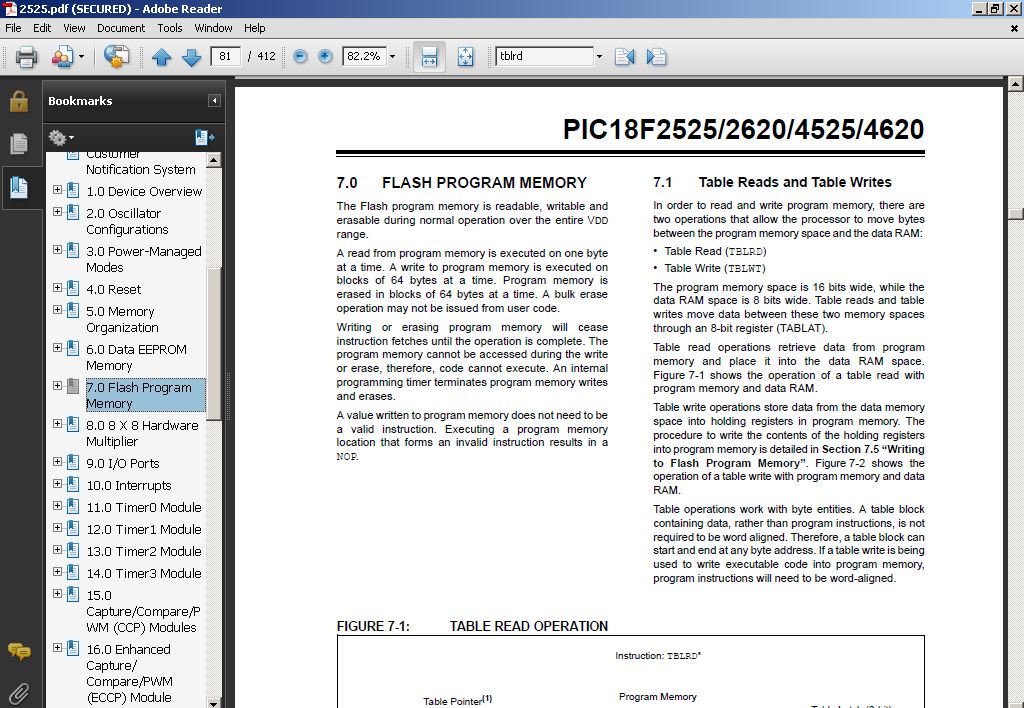

    • 7.jpg
      File size:
      161.7 KB
      Views:
      71
  4. dave

    Dave New Member

    Joined:
    Jan 12, 1997
    Messages:
    -
    Likes:
    0



  5. Mike - K8LH

    Mike - K8LH Well-Known Member

    Joined:
    Jan 22, 2005
    Messages:
    3,637
    Likes:
    109
    Location:
    Michigan, USA

    You're just retrieving one character at a time from the table?

    Code (text):
    ;
            movlw   upper MyTable   ; TBLPTR = &MyTable + kbdata
            movwf   TBLPTRU         ;
            movlw   high MyTable    ;
            movwf   TBLPTRH         ;
            movlw   low MyTable     ;
            addwf   kbdata,W        ; add index, 0..255
            movwf   TBLPTRL         ;
            movlw   0               ; adjust for Carry
            addwfc  TBLPTRH,F       ;
            addwfc  TBLPTRU,F       ;
            tblrd*                  ; read into TABLAT
            movf    TABLAT,W        ; retrieve table char'


  6. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    Yes its a KEYBOARD i just need 1 character at a time.

    The above doesnt work. Now sure why tho. um.... Ill post my entire code again.

    Code (text):

        LIST P=18F2525  ;directive to define processor
        #include <P18F2525.INC> ;processor specific variable definitions


        CONFIG  OSC = INTIO67, WDT = OFF, LVP = OFF, XINST = OFF

    #define kbt TRISC
    #define kb PORTC
    #define kbl LATC
    #define kb_dat 1
    #define kb_clk 2


            CBLOCK  0x000
            d1
            d2
            d3
            count
            Xmit_Byte
            parity
            kbdata
            pntr
            somedata
            ENDC

    CALC_PARITY MACRO ARG_BYTE
            SWAPF   ARG_BYTE, W
            XORWF   ARG_BYTE, F
            RRCF    ARG_BYTE, W
            XORWF   ARG_BYTE, F
            BTFSC   ARG_BYTE, 2
            INCF    ARG_BYTE, F
            ENDM

            ORG 0x0000
            bra Init
            ORG 0x0008
            bra HighInt


    Init:
        movlw   0x72
        movwf   OSCCON          ;8 Mhz

        movlw   0x0F
        movwf   ADCON1          ;All Digital

        bcf     kbt, kb_dat     ;make kb data line ouput
        bcf     kbt, kb_clk     ;make kb clock line ouput


        call    Delay100uS
        movlw   0xF4
        call    SendKB
        call    Delay100uS
        clrf    pntr
    Main:
        call    GetKB

        bra     Main

    GetKB:
        MOVLW   0x08                  ;set up to read 8 bits
        MOVWF   count
        CLRF    kbdata

        btfsc   kb, kb_clk
        bra     $-2
        btfss   kb, kb_clk
        bra $-2
        btfsc   kb, kb_clk
        bra $-2

    MyByte:
        ;call   Delay10us

        btfss   kb, kb_dat
        bcf     kbdata,7
        btfsc   kb, kb_dat
        bsf     kbdata,7

        rrncf    kbdata, f

        btfss   kb, kb_clk
        bra $-2
        btfsc   kb, kb_clk
        bra $-2

        decfsz  count  , f         ;test if all done
        goto    MyByte

        call    Delay40uS
        call    Delay40uS
        call    Delay40uS
        call    Delay40uS

        ;movlw  0x70
        ;cpfseq kbdata
        ;bra        $+4
        ;goto   startget

        ;movf   kbdata, W

            movlw   upper MyTable
            movwf   TBLPTRU
            movwf   high MyTable
            movwf   TBLPTRH
            movlw   low MyTable
            movwf   TBLPTRL

            ;repeat the following lines as necessary
            movlw   kbdata
    ;LoopT
            ;dcfsnz kbdata
            ;goto   doneA
            ;tblrd  *+      ;use TBLPTRU:TBLPTRH:TBLPTRL as 24-bit pointer to memory
            ;bra        LoopT
    ;doneA:
    ;       tblrd   *+
    ;       movf    TABLAT,w    ;place value pointed to in W

            movlw   upper MyTable   ; TBLPTR = &MyTable + kbdata
            movwf   TBLPTRU         ;
            movlw   high MyTable    ;
            movwf   TBLPTRH         ;
            movlw   low MyTable     ;
            addwf   kbdata,W        ; add index, 0..255
            movwf   TBLPTRL         ;
            movlw   0               ; adjust for Carry
            addwfc  TBLPTRH,F       ;
            addwfc  TBLPTRU,F       ;
            tblrd*                  ; read into TABLAT
            movf    TABLAT,W        ; retrieve table char'

            movwf   kbdata

        movlw   somedata ;set starting address of my table
        addwf   pntr,0
        movwf   FSR0L
        movf    kbdata, W
        movwf   INDF0
        incf    pntr

        call    Delay300mS
        RETURN

    SendKB:
        bcf     kbt, kb_dat
        bcf     kbt, kb_clk
        clrf    count

        movwf   Xmit_Byte
        movff   Xmit_Byte,parity

        movlw   0x08
        movwf   count
    d_loop:
        rrcf    Xmit_Byte, 1
        btfss   STATUS, C
        call    SendZero
        btfsc   STATUS, C
        call    SendOne

        decfsz  count
        goto    d_loop

    ;ParityTest
        CALC_PARITY parity
        btfsc   parity,0
        call    SendZero
        btfss   parity,0
        call    SendOne

    ;StopBit
        call    SendOne

        bsf     kbt, kb_dat     ;make kb data line input
        bsf     kbt, kb_clk     ;make kb clock line input
        return

    SendOne:
        bcf     kbl, kb_clk
        bsf     kbl, kb_dat
        call    Delay40uS
        bsf     kbl, kb_clk
        return
    SendZero:
        bcf     kbl, kb_clk
        bcf     kbl, kb_dat
        call    Delay40uS
        bsf     kbl, kb_clk
        return
    Delay300mS
        movlw   0xD1
        movwf   d1
        movlw   0x4F
        movwf   d2
        movlw   0x02
        movwf   d3
    Delay300mS_0
        decfsz  d1, f
        goto    $+6
        decfsz  d2, f
        goto    $+6
        decfsz  d3, f
        goto    Delay300mS_0
        return

    Delay10us
        movlw   0x10
        movwf   d1
    Delay30us_0
        decfsz  d1, f
        goto    Delay30us_0
        nop
        return

    Delay50mS
        movlw   0x1E
        movwf   d1
        movlw   0x4F
        movwf   d2
    Delay50mS_0
        decfsz  d1, f
        goto    $+6
        decfsz  d2, f
        goto    Delay50mS_0
        goto    $+2
        nop
        return


    Delay100uS
        movlw   0x41
        movwf   d1
    Delay100uS_0
        decfsz  d1, f
        goto    Delay100uS_0
        return

    Delay40uS
        movlw   0x19
        movwf   d1
    Delay40uS_0
        decfsz  d1, f
        goto    Delay40uS_0
        return
    Delay1S
        movlw   0x11
        movwf   d1
        movlw   0x5D
        movwf   d2
        movlw   0x05
        movwf   d3
    Delay1S_0
        decfsz  d1, f
        goto    $+6
        decfsz  d2, f
        goto    $+6
        decfsz  d3, f
        goto    Delay1S_0
        return

    HighInt:
        retfie  FAST

    MyTable:
        DB   ' '    ;0
        DB   ' '    ;1
        DB   ' '    ;2
        DB   ' '    ;3
        DB   ' '    ;4
        DB   ' '    ;5
        DB   ' '    ;6
        DB   '`'    ;7
        DB   ' '    ;8
        DB   ' '    ;9
        DB   ' '    ;A
        DB   '1'    ;B
        DB   ' '    ;C
        DB   'z'    ;D
        DB   'a'    ;E
        DB   '2'    ;F
        DB   ' '    ;10
        DB   'x'    ;11
        DB   'e'    ;12
        DB   '3'    ;13
        DB   ' '    ;14
        DB   'v'    ;15
        DB   't'    ;16
        DB   '5'    ;17
        DB   ' '    ;18
        DB   'b'    ;19
        DB   'g'    ;1A
        DB   '6'    ;1B
        DB   ' '    ;1C
        DB   'm'    ;1D
        DB   'u'    ;1E
        DB   '8'    ;1F
        DB   ' '    ;20
        DB   'k'    ;21
        DB   'o'    ;22
        DB   '9'    ;23
        DB   ' '    ;24
        DB   0x2F    ;25
        DB   ';'    ;26
        DB   '-'    ;27
        DB   ' '    ;28
        DB   0x27    ;29
        DB   '['    ;2A
        DB   ' '    ;2B
        DB   ' '    ;2C
        DB   ' '    ;2D
        DB   ' '    ;2E
        DB   ' '    ;2F
        DB   ' '    ;30
        DB   ' '    ;31
        DB   ' '    ;32
        DB   ' '    ;33
        DB   ' '    ;34
        DB   ' '    ;35
        DB   ' '    ;36
        DB   ' '    ;37
        DB   ' '    ;38
        DB   ' '    ;39
        DB   ' '    ;3A
        DB   ' '    ;3B
        DB   ' '    ;3C
        DB   ' '    ;3D
        DB   ' '    ;3E
        DB   ' '    ;3F
        DB   ' '    ;40
        DB   ' '    ;41
        DB   ' '    ;42
        DB   ' '    ;43
        DB   ' '    ;44
        DB   ' '    ;45
        DB   ' '    ;46
        DB   ' '    ;47
        DB   ' '    ;48
        DB   ' '    ;49
        DB   ' '    ;4A
        DB   ' '    ;4B
        DB   ' '    ;4C
        DB   ' '    ;4D
        DB   ' '    ;4E
        DB   ' '    ;4F
        DB   ' '    ;50
        DB   ' '    ;51
        DB   ' '    ;52
        DB   ' '    ;53
        DB   ' '    ;54
        DB   ' '    ;55
        DB   ' '    ;56
        DB   ' '    ;57
        DB   ' '    ;58
        DB   ' '    ;59
        DB   ' '    ;5A
        DB   ' '    ;5B
        DB   ' '    ;5C
        DB   ' '    ;5D
        DB   ' '    ;5E
        DB   ' '    ;5F
        DB   ' '    ;60
        DB   ' '    ;61
        DB   ' '    ;62
        DB   ' '    ;63
        DB   ' '    ;64
        DB   ' '    ;65
        DB   ' '    ;66
        DB   ' '    ;67
        DB   ' '    ;68
        DB   ' '    ;69
        DB   ' '    ;6A
        DB   ' '    ;6B
        DB   ' '    ;6C
        DB   ' '    ;6D
        DB   ' '    ;6E
        DB   ' '    ;6F
        DB   ' '    ;70
        DB   ' '    ;71
        DB   ' '    ;72
        DB   ' '    ;73
        DB   ' '    ;74
        DB   ' '    ;75
        DB   ' '    ;76
        DB   ' '    ;77
        DB   ' '    ;78
        DB   ' '    ;79
        DB   ' '    ;7A
        DB   ' '    ;7B
        DB   ' '    ;7C
        DB   ' '    ;7D
        DB   ' '    ;7E
        DB   ' '    ;7F
        DB   ' '    ;80
        DB   ' '    ;81
        DB   ' '    ;82
        DB   ' '    ;83
        DB   ' '    ;84
        DB   ' '    ;85
        DB   ' '    ;86
        DB   ' '    ;87
        DB   ' '    ;88
        DB   ' '    ;89
        DB   'q'    ;8A
        DB   ' '    ;8B
        DB   ' '    ;8C
        DB   's'    ;8D
        DB   'w'    ;8E
        DB   ' '    ;8F
        DB   'c'    ;90
        DB   'd'    ;91
        DB   '4'    ;92
        DB   ' '    ;93
        DB   ' '    ;94
        DB   'f'    ;95
        DB   'r'    ;96
        DB   ' '    ;97
        DB   'n'    ;98
        DB   'h'    ;99
        DB   'y'    ;9A
        DB   ' '    ;9B
        DB   ' '    ;9C
        DB   'j'    ;9D
        DB   '7'    ;9E
        DB   ' '    ;9F
        DB   ','    ;A0
        DB   'i'    ;A1
        DB   '0'    ;A2
        DB   ' '    ;A3
        DB   '.'    ;A4
        DB   'l'    ;A5
        DB   'p'    ;A6
        DB   ' '    ;A7
        DB   ' '    ;A8
        DB   ' '    ;A9
        DB   '='    ;AA
        DB   ' '    ;AB
        DB   ' '    ;AC
        DB   ']'    ;AD
        DB   0x5C   ;AE
        DB   ' '    ;AF
        DB   ' '    ;B0
        DB   ' '    ;B1
        DB   ' '    ;B2
        DB   ' '    ;B3
        DB   ' '    ;B4
        DB   ' '    ;B5
        DB   ' '    ;B6
        DB   ' '    ;B7
        DB   ' '    ;B8
        DB   ' '    ;B9
        DB   ' '    ;BA
        DB   ' '    ;BB
        DB   ' '    ;BC
        DB   ' '    ;BD
        DB   ' '    ;BE
        DB   ' '    ;BF
        DB   ' '    ;C0
        DB   ' '    ;C1
        DB   ' '    ;C2
        DB   ' '    ;C3
        DB   ' '    ;C4
        DB   ' '    ;C5
        DB   ' '    ;C6
        DB   ' '    ;C7
        DB   ' '    ;C8
        DB   ' '    ;C9
        DB   ' '    ;CA
        DB   ' '    ;CB
        DB   ' '    ;CC
        DB   ' '    ;CD
        DB   ' '    ;CE
        DB   ' '    ;CF
        DB   ' '    ;D0
        DB   ' '    ;D1
        DB   ' '    ;D2
        DB   ' '    ;D3
        DB   ' '    ;D4
        DB   ' '    ;D5
        DB   ' '    ;D6
        DB   ' '    ;D7
        DB   ' '    ;D8
        DB   ' '    ;D9
        DB   ' '    ;DA
        DB   ' '    ;DB
        DB   ' '    ;DC
        DB   ' '    ;DD
        DB   ' '    ;DE
        DB   ' '    ;DF
        DB   ' '    ;E0
        DB   ' '    ;E1
        DB   ' '    ;E2
        DB   ' '    ;E3
        DB   ' '    ;E4
        DB   ' '    ;E5
        DB   ' '    ;E6
        DB   ' '    ;E7
        DB   ' '    ;E8
        DB   ' '    ;E9
        DB   ' '    ;EA
        DB   ' '    ;EB
        DB   ' '    ;EC
        DB   ' '    ;ED
        DB   ' '    ;EE
        DB   ' '    ;EF
        DB   ' '    ;F0
        DB   ' '    ;F1
        DB   ' '    ;F2
        DB   ' '    ;F3
        DB   ' '    ;F4
        DB   ' '    ;F5
        DB   ' '    ;F6
        DB   ' '    ;F7
        DB   ' '    ;F8
        DB   ' '    ;F9
        DB   ' '    ;FA
        DB   ' '    ;FB
        DB   ' '    ;FC
        DB   ' '    ;FD
        DB   ' '    ;FE
        DB   ' '    ;FF


            END



  7. Mike - K8LH

    Mike - K8LH Well-Known Member

    Joined:
    Jan 22, 2005
    Messages:
    3,637
    Likes:
    109
    Location:
    Michigan, USA
    Works fine in the simulator for me. Here's what I simulated (below). With the 'kbdata' variable set to 0x01, WREG contains 0x11 at the end of the routine.

    Code (text):
            movlw   upper MyTbl     ;
            movwf   TBLPTRU         ;
            movlw   high MyTbl      ;
            movwf   TBLPTRH         ;
            movlw   low MyTbl       ;
            addwf   kbdata,W        ;
            movwf   TBLPTRL         ;
            movlw   0               ;
            addwfc  TBLPTRH,F       ;
            addwfc  TBLPTRU,F       ;
            tblrd*                  ;
            movf    TABLAT,W        ;

    MyTbl   db      0x10,0x11,0x12


  8. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    oh i see its the comments lol and the lineup. This is the new table...

    Code (text):

    MyTable
        db ' ', ' ', ' ', ' ',  ' ',  ' ',  ' ',  '`',  ' ',  ' ',  ' ',  '1',  ' ',  'z',  'a',  '2',  ' ',  'x',   'e',   '3',  ' ',  'v',  't',  '5',  ' ',  'b',  'g',  '6', ' ', 'm', 'u', '8', ' ', 'k', 'o', '9', ' ', 0x2F, ';', '-', ' ', 0x27, '[', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ',  ' ', 'q', ' ', ' ', 's', 'w', ' ', 'c', 'd', '4', ' ', ' ', 'f', 'r', ' ', 'n', 'h', 'y', ' ', ' ', 'j', '7', ' ', ',', 'i', '0', ' ', '.', 'l', 'p', ' ', ' ', ' ', '=', ' ', ' ', ']', 0x5C, ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ',' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' ', ' '



  9. Mike - K8LH

    Mike - K8LH Well-Known Member

    Joined:
    Jan 22, 2005
    Messages:
    3,637
    Likes:
    109
    Location:
    Michigan, USA
    You don't really have to put the whole table on one line but if you do use multiple lines then you should have an even number of bytes in each line to preserve the word alignment.

    Sorry I wasn't clearer on that Jason...

  10. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    ha ha lol this sux i might just do it in C.

    If i press the 1 KEY its works 100% but if i press like a 9 or a j it doesnt work. Gives me a 0xFF.

    EDIT:
    just read that above post and works nice now!

    Code (text):

    MyTable
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', '`'
        db     ' ', ' '
        db     ' ', '1'
        db     ' ', 'z'
        db     'a', '2'
        db     ' ', 'x'
        db     'e', '3'
        db     ' ', 'v'
        db     't', '5'
        db     ' ', 'b'
        db     'g', '6'
        db     ' ', 'm'
        db     'u', '8'
        db     ' ', 'k'
        db     'o', '9'
        db     ' ', 0x2F
        db     ';', '-'
        db     ' ', 0x27
        db     '[', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     'q', ' '
        db     ' ', 's'
        db     'w', ' '
        db     'c', 'd'
        db     '4', ' '
        db     ' ', 'f'
        db     'r', ' '
        db     'n', 'h'
        db     'y', ' '
        db     ' ', 'j'
        db     '7', ' '
        db     ',', 'i'
        db     '0', ' '
        db     '.', 'l'
        db     'p', ' '
        db     ' ', ' '
        db     '=', ' '
        db     ' ', ']'
        db     0x5C, ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' '


    Last edited: May 19, 2009
  11. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    hey mike look!

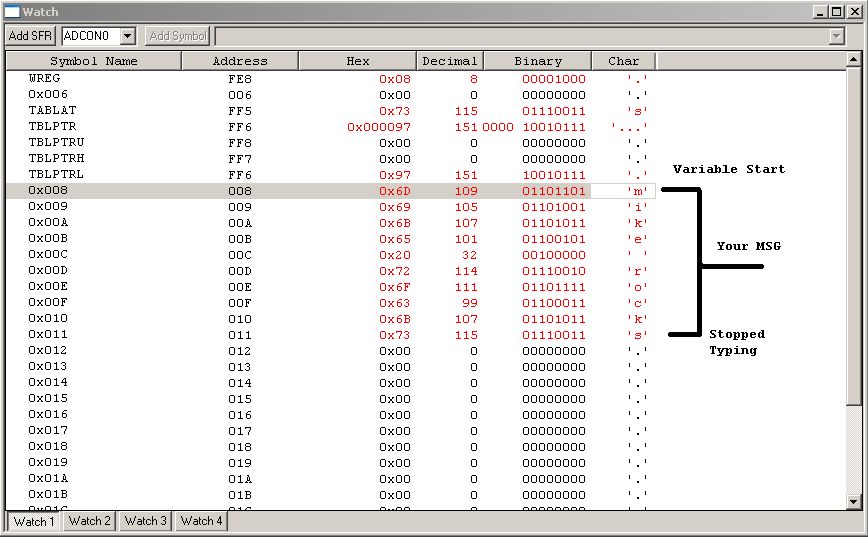

    [​IMG]


    Attached Files:

  12. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    im turning the shift key into a 1 time cap lock type button and turning the cap lock into cap lock lol. the rest of the keys might not be used except for F1-F12 and ESC

  13. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    PRESS THE HQ button

    Thanks again mike look at this:

    [embed]http://www.youtube.com/v/c41l4z4nHjw[/embed]

    and here is the code complete with LCD interface. When i say complete i mean usable but still needs more of the keys added. Like Delete and all non letters and space and characters that are ASCII. So all ASCII are done and the rest excluding space are undone.
    Code (text):

        LIST P=18F2525  ;directive to define processor
        #include <P18F2525.INC> ;processor specific variable definitions


        CONFIG  OSC = INTIO67, WDT = OFF, LVP = OFF, XINST = OFF

    #define kbt TRISC
    #define kb PORTC
    #define kbl LATC
    #define kb_dat 1
    #define kb_clk 2

    #define LCDt TRISB
    #define LCD LATB
    #define RS  4
    #define Et  5

    ;///////////////////////////////////////////
    ;// Variables
    ;///////////////////////////////////////////
            CBLOCK  0x000
            d1
            d2
            d3
            count
            Xmit_Byte
            parity
            kbdata
            pntr
            somedata
            ENDC
    ;///////////////////////////////////////////
    ;// Calculate Parity Bit Macro
    ;///////////////////////////////////////////
    CALC_PARITY MACRO ARG_BYTE
            SWAPF   ARG_BYTE, W
            XORWF   ARG_BYTE, F
            RRCF    ARG_BYTE, W
            XORWF   ARG_BYTE, F
            BTFSC   ARG_BYTE, 2
            INCF    ARG_BYTE, F
            ENDM

            ORG 0x0000
            bra Init
            ORG 0x0008
            bra HighInt
    ;///////////////////////////////////////////
    ;// Convert keyboard data to ASCII Table
    ;///////////////////////////////////////////
    MyTable
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', '`'
        db     ' ', ' '
        db     ' ', '1'
        db     ' ', 'z'
        db     'a', '2'
        db     ' ', 'x'
        db     'e', '3'
        db     ' ', 'v'
        db     't', '5'
        db     ' ', 'b'
        db     'g', '6'
        db     ' ', 'm'
        db     'u', '8'
        db     ' ', 'k'
        db     'o', '9'
        db     ' ', 0x2F
        db     ';', '-'
        db     ' ', 0x27
        db     '[', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     'q', ' '
        db     ' ', 's'
        db     'w', ' '
        db     'c', 'd'
        db     '4', ' '
        db     ' ', 'f'
        db     'r', ' '
        db     'n', 'h'
        db     'y', ' '
        db     ' ', 'j'
        db     '7', ' '
        db     ',', 'i'
        db     '0', ' '
        db     '.', 'l'
        db     'p', ' '
        db     ' ', ' '
        db     '=', ' '
        db     ' ', ']'
        db     0x5C, ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' ', ' '
        db     ' '
    ;///////////////////////////////////////////
    ;// Toggle E
    ;///////////////////////////////////////////
    ToggleE:
        bsf     LCD, Et
        call    Delay10us
        bcf     LCD, Et
        return
    ;///////////////////////////////////////////
    ;// Send Command 2 Nybbles
    ;///////////////////////////////////////////
    lcd_cmd:
        movwf   d2

        andlw   0xF0
        movwf   d1
        swapf   d1      ;Upper

        movf    d2, W
        andlw   0x0F    ;Lower
        movwf   d2

        movf    d1,W
        movwf   LCD
        bcf     LCD,RS
        call    ToggleE
        call    Delay10us

        movf    d2,W
        movwf   LCD
        bcf     LCD,RS
        call    ToggleE
        call    Delay10us
        return
    ;///////////////////////////////////////////
    ;// Send Character 2 Nybbles
    ;///////////////////////////////////////////
    lcd_char:
        movwf   d2

        andlw   0xF0
        movwf   d1
        swapf   d1      ;Upper

        movf    d2, W
        andlw   0x0F    ;Lower
        movwf   d2

        movf    d1,W
        movwf   LCD
        bsf     LCD,RS
        call    ToggleE
        call    Delay10us

        movf    d2,W
        movwf   LCD
        bsf     LCD,RS
        call    ToggleE
        call    Delay10us

        bcf     LCD,RS
        return
    ;///////////////////////////////////////////
    ;// Initialize LCD
    ;///////////////////////////////////////////
    InitLCD:
        clrf    LCDt
        bcf     LCD, RS

        call    Delay20mS
        movlw   0x03
        movwf   LCD
        call    ToggleE     ;   movlw   0x03

        call    Delay2mS
        call    Delay2mS
        call    Delay2mS

        call    ToggleE     ;   movlw   0x03

        call    Delay2mS
        call    Delay2mS
        call    Delay2mS

        call    ToggleE     ;   movlw   0x03

        call    Delay2mS
        call    Delay2mS
        call    Delay2mS

        movlw   0x02
        movwf   LCD

        call    ToggleE     ;   movlw   0x02

        call    Delay2mS
        call    Delay2mS

        movlw   0x28
        call    lcd_cmd
        call    Delay2mS
        call    Delay2mS

        movlw   0x10
        call    lcd_cmd
        call    Delay2mS
        call    Delay2mS

        movlw   0x06
        call    lcd_cmd
        call    Delay2mS
        call    Delay2mS

        movlw   0x0f;C
        call    lcd_cmd
        call    Delay2mS
        call    Delay2mS

        movlw   0x01
        call    lcd_cmd
        call    Delay2mS
        call    Delay2mS
        return
    ;///////////////////////////////////////////
    ;// LCD Line 1/2
    ;///////////////////////////////////////////
    LineOne:
        movlw   0x80
        call    lcd_cmd
        call    Delay2mS
        return
    LineTwo:
        movlw   0xC0
        call    lcd_cmd
        call    Delay2mS
        return
    ;///////////////////////////////////////////
    ;// Initialize Main
    ;///////////////////////////////////////////
    Init:
        movlw   0x72
        movwf   OSCCON          ;8 Mhz

        movlw   0x0F
        movwf   ADCON1          ;All Digital

        bcf     kbt, kb_dat     ;make kb data line ouput
        bcf     kbt, kb_clk     ;make kb clock line ouput

        call    InitLCD
        call    Delay2mS
        call    LineOne

        call    Delay100uS
        movlw   0xF4
        call    SendKB
        call    Delay100uS
        clrf    pntr
    ;///////////////////////////////////////////
    ;// Main
    ;///////////////////////////////////////////
    Main:
        call    GetKB
        bra     Main
    ;///////////////////////////////////////////
    ;// Get Data From KB
    ;///////////////////////////////////////////
    GetKB:
        MOVLW   0x08                  ;set up to read 8 bits
        MOVWF   count
        CLRF    kbdata

        btfsc   kb, kb_clk
        bra     $-2
        btfss   kb, kb_clk
        bra $-2
        btfsc   kb, kb_clk
        bra $-2

    MyByte:
        ;call   Delay10us

        btfss   kb, kb_dat
        bcf     kbdata,7
        btfsc   kb, kb_dat
        bsf     kbdata,7

        rrncf    kbdata, f

        btfss   kb, kb_clk
        bra $-2
        btfsc   kb, kb_clk
        bra $-2

        decfsz  count  , f         ;test if all done
        goto    MyByte

        call    Delay40uS
        call    Delay40uS
        call    Delay40uS
        call    Delay40uS

        movlw   upper MyTable   ; TBLPTR = &MyTable + kbdata
        movwf   TBLPTRU         ;
        movlw   high MyTable    ;
        movwf   TBLPTRH         ;
        movlw   low MyTable     ;
        addwf   kbdata,W        ; add index, 0..255
        movwf   TBLPTRL         ;
        movlw   0               ; adjust for Carry
        addwfc  TBLPTRH,F       ;
        addwfc  TBLPTRU,F       ;
        TBLRD*
        MOVF    TABLAT, W

        movwf   kbdata
    ;///////////////////////////////////////////
    ;// Below was a test to save collected data
    ;///////////////////////////////////////////
    ;   movlw   somedata ;set starting address of my table
    ;   addwf   pntr,0
    ;   movwf   FSR0L
    ;   movf    kbdata, W
    ;   movwf   INDF0
    ;   incf    pntr

        movf    kbdata,W
        call    lcd_char

        call    Delay300mS
        call    Delay500mS
        RETURN
    ;///////////////////////////////////////////
    ;// Send Data to KB
    ;///////////////////////////////////////////
    SendKB:
        bcf     kbt, kb_dat
        bcf     kbt, kb_clk
        clrf    count

        movwf   Xmit_Byte
        movff   Xmit_Byte,parity

        movlw   0x08
        movwf   count
    d_loop:
        rrcf    Xmit_Byte, 1
        btfss   STATUS, C
        call    SendZero
        btfsc   STATUS, C
        call    SendOne

        decfsz  count
        goto    d_loop

    ;ParityTest
        CALC_PARITY parity
        btfsc   parity,0
        call    SendZero
        btfss   parity,0
        call    SendOne

    ;StopBit
        call    SendOne

        bsf     kbt, kb_dat     ;make kb data line input
        bsf     kbt, kb_clk     ;make kb clock line input
        return

    SendOne:
        bcf     kbl, kb_clk
        bsf     kbl, kb_dat
        call    Delay40uS
        bsf     kbl, kb_clk
        return
    SendZero:
        bcf     kbl, kb_clk
        bcf     kbl, kb_dat
        call    Delay40uS
        bsf     kbl, kb_clk
        return
    ;///////////////////////////////////////////
    ;// Delays Below
    ;///////////////////////////////////////////
    ;///////////
    ;// 300mS
    ;///////////
    Delay300mS
        movlw   0xD1
        movwf   d1
        movlw   0x4F
        movwf   d2
        movlw   0x02
        movwf   d3
    Delay300mS_0
        decfsz  d1, f
        goto    $+6
        decfsz  d2, f
        goto    $+6
        decfsz  d3, f
        goto    Delay300mS_0
        return
    ;///////////
    ;// 500mS
    ;///////////
    Delay500mS
        movlw   0x07
        movwf   d1
        movlw   0x2F
        movwf   d2
        movlw   0x03
        movwf   d3
    Delay500mS_0
        decfsz  d1, f
        goto    $+4
        decfsz  d2, f
        goto    $+4
        decfsz  d3, f
        goto    Delay500mS_0
        goto    $+2
        goto    $+2
        goto    $+2
        return

    ;///////////
    ;// 10uS
    ;///////////
    Delay10us
        movlw   0x10
        movwf   d1
    Delay30us_0
        decfsz  d1, f
        goto    Delay30us_0
        nop
        return
    ;///////////
    ;// 50mS
    ;///////////
    Delay50mS
        movlw   0x1E
        movwf   d1
        movlw   0x4F
        movwf   d2
    Delay50mS_0
        decfsz  d1, f
        goto    $+6
        decfsz  d2, f
        goto    Delay50mS_0
        goto    $+2
        nop
        return

    ;///////////
    ;// 100uS
    ;///////////
    Delay100uS
        movlw   0x41
        movwf   d1
    Delay100uS_0
        decfsz  d1, f
        goto    Delay100uS_0
        return
    ;///////////
    ;// 1mS
    ;///////////
    Delay1mS
        movlw   0x8E
        movwf   d1
        movlw   0x02
        movwf   d2
    Delay1mS_0
        decfsz  d1, f
        goto    $+4
        decfsz  d2, f
        goto    Delay1mS_0
        goto    $+2
        nop
        return
    ;///////////
    ;// 2mS
    ;///////////
    Delay2mS
        movlw   0x1E
        movwf   d1
        movlw   0x04
        movwf   d2
    Delay2mS_0
        decfsz  d1, f
        goto    $+4
        decfsz  d2, f
        goto    Delay2mS_0
        goto    $+2
        nop
        return
    ;///////////
    ;// 20mS
    ;///////////
    Delay20mS
        movlw   0x3E
        movwf   d1
        movlw   0x20
        movwf   d2
    Delay20mS_0
        decfsz  d1, f
        goto    $+4
        decfsz  d2, f
        goto    Delay20mS_0
        goto    $+2
        nop
        return

    ;///////////
    ;// 40uS
    ;///////////
    Delay40uS
        movlw   0x19
        movwf   d1
    Delay40uS_0
        decfsz  d1, f
        goto    Delay40uS_0
        return
    ;///////////
    ;// 1 Sec.
    ;///////////
    Delay1S
        movlw   0x11
        movwf   d1
        movlw   0x5D
        movwf   d2
        movlw   0x05
        movwf   d3
    Delay1S_0
        decfsz  d1, f
        goto    $+6
        decfsz  d2, f
        goto    $+6
        decfsz  d3, f
        goto    Delay1S_0
        return

    HighInt:
        retfie  FAST

            END



    Last edited: May 20, 2009
  14. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    Here is some C code. Its more into it. Im not sure if the keyboards you use output different data. so if so you have to alter this yourself. This works well for now. Ill post the new video in about 10 min.

    Code (text):

    /* *****************************************************************************
    ;                                                                             *
    ;    Filename:                                                                *
    ;    Date:                                                                    *
    ;    File Version: 001                                                        *
    ;                                                                             *
    ;    Author:   Jason Lopez                                                    *
    ;    Company:  AtomSoft                                                       *
    ;                                                                             *
    ;***************************************************************************** */

    #include <p18f2525.h>
    #include <delays.h>
    #include <string.h>

    #pragma config WDT = OFF, LVP = OFF, OSC = INTIO67, XINST = OFF

    /************************************
    Prototypes
    *************************************/
    void main(void);
    void LCDString(rom unsigned char *str);
    void InitLCD(void);
    void LCDLine(unsigned char line);
    void SendLCD(unsigned char dat,unsigned char RSV);
    void ToggleE(void);

    unsigned char GetKey(void);
    /************************************
    Variables and Defines
    *************************************/
        unsigned char tempKey;
        unsigned char a2z[104];
        unsigned char shiftcap;

        unsigned char count;
         unsigned char kbdata;
    //Keyboard Defines
        #define kbt_d   TRISCbits.TRISC1
        #define kbt_c   TRISCbits.TRISC2

        #define kb_dr   PORTCbits.RC1
        #define kb_dw   LATCbits.LATC1

        #define kb_cr   PORTCbits.RC2
        #define kb_cw   LATCbits.LATC2

    //LCD Defines
        #define LCDt    TRISB
        #define LCD     PORTB
        #define RS      LATBbits.LATB4
        #define ET      LATBbits.LATB5

    /************************************
    Main
    *************************************/
    void main(void){

        OSCCON = 0x72;                  //8MHz clock
        while(!OSCCONbits.IOFS);        //wait for osc stable

        kbt_d = 1;      //Keyboard Data Tris is INPUT
        kbt_c = 1;      //Keyboard Clock Tris is INPUT

        InitLCD();
        LCDString((rom unsigned char*)"AtomSoftTech.");
        LCDLine(2);
        //LCDString((rom unsigned char*)"Keyboard Test");

        //a2zi = 0;
        while(1){
            tempKey = GetKey();
            if(tempKey >= 0x20)
                if(tempKey <= 0x7E){
                    if(shiftcap >= 1){
                         if(tempKey > 0x60)
                            if(tempKey < 0x7B)
                                tempKey -= 0x20;
                        if(shiftcap == 1)
                            shiftcap = 0;
                    }

                    SendLCD(tempKey,1);
                }

            if(tempKey == 0x08){
                SendLCD(0x10,0);
                Delay1KTCYx(16);

                SendLCD(0x20,1);
                Delay1KTCYx(16);

                SendLCD(0x10,0);
                Delay1KTCYx(16);
            }

            //a2z[a2zi++] = tempKey;
            Delay10KTCYx(90);       //500mS
        }
    }
    /* ***********************************
    Keyboard Stuff
    ************************************ */
    unsigned char GetKey(void){
        char redo;
        redo = 0;
        kbdata = 0;
        count = 8;
    GetKB:
    _asm

    A:
         btfsc   PORTC, 2,0
        bra     A
    B:
        btfss   PORTC, 2,0
        bra     B
    C:
        btfsc   PORTC, 2,0
        bra     C

    MyByte:

        btfss   PORTC, 1,0
        bcf     kbdata,7,1
        btfsc   PORTC, 1,0
        bsf     kbdata,7,1

        rrncf    kbdata, 1,1
    D:
        btfss   PORTC, 2,0
        bra     D
    E:
        btfsc   PORTC, 2,0
        bra     E

        decfsz  count  , 1,1
        bra     MyByte

    _endasm

    Delay10TCYx(70);        //Delay 320uS aka 2 clocks(bits)

        //return tmp;
        switch(kbdata){
            case 0x00:
                return ' ';
            case 0x01:
                return ' ';
            case 0x02:
                return ' ';
            case 0x03:
                return ' ';
            case 0x04:
                return ' ';
            case 0x05:
                return ' ';
            case 0x06:
                return ' ';
            case 0x07:
                if(shiftcap==1)
                    return '~';
                else
                    return '`';
            case 0x08:
                return ' ';
            case 0x09:
                shiftcap = 1;
                return 0x09;
            case 0x0A:
                return 'q';
            case 0x0B:
                if(shiftcap==1)
                    return '!';
                else
                    return '1';
            case 0x0C:
                return ' ';
            case 0x0D:
                return 'z';
            case 0x0E:
                return 'a';
            case 0x0F:
                if(shiftcap==1)
                    return '@';
                else
                    return '2';
            case 0x10:
                return ' ';
            case 0x11:
                return 'x';
            case 0x12:
                return 'e';
            case 0x13:
                if(shiftcap==1)
                    return '#';
                else
                    return '3';
            case 0x14:
                return ' ';
            case 0x15:
                return 'v';
            case 0x16:
                return 't';
            case 0x17:
                if(shiftcap==1)
                    return '%';
                else
                    return '5';
            case 0x18:
                return ' ';
            case 0x19:
                return 'b';
            case 0x1A:
                return 'g';
            case 0x1B:
                if(shiftcap==1)
                    return '^';
                else
                    return '6';
            case 0x1C:
                return ' ';
            case 0x1D:
                return 'm';
            case 0x1E:
                return 'u';
            case 0x1F:
                if(shiftcap==1)
                    return '*';
                else
                    return '8';
            case 0x20:
                return ' ';
            case 0x21:
                return 'k';
            case 0x22:
                return 'o';
            case 0x23:
                if(shiftcap==1)
                    return '(';
                else
                    return '9';
            case 0x24:
                return ' ';
            case 0x25:
                if(shiftcap==1)
                    return '?';
                else
                    return '/';
            case 0x26:
                if(shiftcap==1)
                    return ':';
                else
                    return ';';
            case 0x27:
                if(shiftcap==1)
                    return '_';
                else
                    return '-';
            case 0x28:
                return ' ';
            case 0x29:
                return 0x27;
            case 0x2A:
                if(shiftcap==1)
                    return '{';
                else
                    return '[';
            case 0x2B:
                return ' ';
            case 0x2C:
                if(shiftcap == 2)
                    shiftcap = 0;
                else
                    shiftcap = 2;
                return 0x09;
            case 0x2D:
                return 0x0A;
            case 0x2E:
                return ' ';
            case 0x2F:
                return ' ';
            case 0x30:
                return ' ';
            case 0x31:
                return ' ';
            case 0x32:
                return ' ';
            case 0x33:
                return 0x08;
            case 0x34:
                return ' ';
            case 0x35:
                return ' ';
            case 0x36:
                return ' ';
            case 0x37:
                return ' ';
            case 0x38:
                return ' ';
            case 0x39:
                return ' ';
            case 0x3A:
                return ' ';
            case 0x3B:
                return 0x1B;
            case 0x3C:
                return ' ';
            case 0x3D:
                return ' ';
            case 0x3E:
                return ' ';
            case 0x3F:
                return ' ';
            case 0x40:
                return ' ';
            case 0x41:
                return ' ';
            case 0x42:
                return ' ';
            case 0x43:
                return ' ';
            case 0x44:
                return ' ';
            case 0x45:
                return ' ';
            case 0x46:
                return ' ';
            case 0x47:
                return ' ';
            case 0x48:
                return ' ';
            case 0x49:
                return ' ';
            case 0x4A:
                return ' ';
            case 0x4B:
                return ' ';
            case 0x4C:
                return ' ';
            case 0x4D:
                return ' ';
            case 0x4E:
                return ' ';
            case 0x4F:
                return ' ';
            case 0x50:
                return ' ';
            case 0x51:
                return ' ';
            case 0x52:
                return ' ';
            case 0x53:
                return ' ';
            case 0x54:
                return ' ';
            case 0x55:
                return ' ';
            case 0x56:
                return ' ';
            case 0x57:
                return ' ';
            case 0x58:
                return ' ';
            case 0x59:
                return ' ';
            case 0x5A:
                return ' ';
            case 0x5B:
                return ' ';
            case 0x5C:
                return ' ';
            case 0x5D:
                return ' ';
            case 0x5E:
                return ' ';
            case 0x5F:
                return ' ';
            case 0x60:
                return ' ';
            case 0x61:
                return ' ';
            case 0x62:
                return ' ';
            case 0x63:
                return ' ';
            case 0x64:
                return ' ';
            case 0x65:
                return ' ';
            case 0x66:
                return ' ';
            case 0x67:
                return ' ';
            case 0x68:
                return ' ';
            case 0x69:
                return ' ';
            case 0x6A:
                return ' ';
            case 0x6B:
                return ' ';
            case 0x6C:
                return ' ';
            case 0x6D:
                return ' ';
            case 0x6E:
                return ' ';
            case 0x6F:
                return ' ';
            case 0x70:
                return ' ';
            case 0x71:
                return ' ';
            case 0x72:
                return ' ';
            case 0x73:
                return ' ';
            case 0x74:
                return ' ';
            case 0x75:
                return ' ';
            case 0x76:
                return ' ';
            case 0x77:
                return ' ';
            case 0x78:
                return '3';
            case 0x79:
                return ' ';
            case 0x7A:
                return ' ';
            case 0x7B:
                return ' ';
            case 0x7C:
                return ' ';
            case 0x7D:
                return ' ';
            case 0x7E:
                return ' ';
            case 0x7F:
                return ' ';
            case 0x80:
                return ' ';
            case 0x81:
                return ' ';
            case 0x82:
                return ' ';
            case 0x83:
                return ' ';
            case 0x84:
                return ' ';
            case 0x85:
                return ' ';
            case 0x86:
                return 0x09;
            case 0x87:
                return ' ';
            case 0x88:
                return ' ';
            case 0x89:
                return ' ';
            case 0x8A:
                return 'q';
            case 0x8B:
                return ' ';
            case 0x8C:
                return ' ';
            case 0x8D:
                return 's';
            case 0x8E:
                return 'w';
            case 0x8F:
                return ' ';
            case 0x90:
                return 'c';
            case 0x91:
                return 'd';
            case 0x92:
                if(shiftcap==1)
                    return '$';
                else
                    return '4';
            case 0x93:
                return ' ';
            case 0x94:
                return ' ';
            case 0x95:
                return 'f';
            case 0x96:
                return 'r';
            case 0x97:
                return ' ';
            case 0x98:
                return 'n';
            case 0x99:
                return 'h';
            case 0x9A:
                return 'y';
            case 0x9B:
                return ' ';
            case 0x9C:
                return ' ';
            case 0x9D:
                return 'j';
            case 0x9E:
                if(shiftcap==1)
                    return '&';
                else
                    return '7';
            case 0x9F:
                return ' ';
            case 0xA0:
                if(shiftcap==1)
                    return '<';
                else
                    return ',';
            case 0xA1:
                return 'i';
            case 0xA2:
                if(shiftcap==1)
                    return ')';
                else
                    return '0';
            case 0xA3:
                return ' ';
            case 0xA4:
                if(shiftcap==1)
                    return '>';
                else
                    return '.';
            case 0xA5:
                return 'l';
            case 0xA6:
                return 'p';
            case 0xA7:
                return ' ';
            case 0xA8:
                return ' ';
            case 0xA9:
                return ' ';
            case 0xAA:
                if(shiftcap==1)
                    return '+';
                else
                    return '=';
            case 0xAB:
                return ' ';
            case 0xAC:
                shiftcap = 1;
                return 0x09;
            case 0xAD:
                if(shiftcap==1)
                    return '}';
                else
                    return ']';
            case 0xAE:
                if(shiftcap==1)
                    return '|';
                else
                    return 0x5C;
            case 0xAF:
                return ' ';
            case 0xB0:
                return ' ';
            case 0xB1:
                return ' ';
            case 0xB2:
                return ' ';
            case 0xB3:
                return ' ';
            case 0xB4:
                return ' ';
            case 0xB5:
                return ' ';
            case 0xB6:
                return ' ';
            case 0xB7:
                return ' ';
            case 0xB8:
                return ' ';
            case 0xB9:
                return ' ';
            case 0xBA:
                return ' ';
            case 0xBB:
                return ' ';
            case 0xBC:
                return ' ';
            case 0xBD:
                return ' ';
            case 0xBE:
                return ' ';
            case 0xBF:
                return ' ';
            case 0xC0:
                return ' ';
            case 0xC1:
                return ' ';
            case 0xC2:
                return ' ';
            case 0xC3:
                return ' ';
            case 0xC4:
                return ' ';
            case 0xC5:
                return ' ';
            case 0xC6:
                return ' ';
            case 0xC7:
                return ' ';
            case 0xC8:
                return ' ';
            case 0xC9:
                return ' ';
            case 0xCA:
                return ' ';
            case 0xCB:
                return ' ';
            case 0xCC:
                return ' ';
            case 0xCD:
                return ' ';
            case 0xCE:
                return ' ';
            case 0xCF:
                return ' ';
            case 0xD0:
                return ' ';
            case 0xD1:
                return ' ';
            case 0xD2:
                return ' ';
            case 0xD3:
                return ' ';
            case 0xD4:
                return ' ';
            case 0xD5:
                return ' ';
            case 0xD6:
                return ' ';
            case 0xD7:
                return ' ';
            case 0xD8:
                return ' ';
            case 0xD9:
                return ' ';
            case 0xDA:
                return ' ';
            case 0xDB:
                return ' ';
            case 0xDC:
                return ' ';
            case 0xDD:
                return ' ';
            case 0xDE:
                return ' ';
            case 0xDF:
                return ' ';
            case 0xE0:
                return ' ';
            case 0xE1:
                return ' ';
            case 0xE2:
                return ' ';
            case 0xE3:
                return ' ';
            case 0xE4:
                return ' ';
            case 0xE5:
                return ' ';
            case 0xE6:
                return ' ';
            case 0xE7:
                return ' ';
            case 0xE8:
                return ' ';
            case 0xE9:
                return ' ';
            case 0xEA:
                return ' ';
            case 0xEB:
                return ' ';
            case 0xEC:
                return ' ';
            case 0xED:
                return ' ';
            case 0xEE:
                return ' ';
            case 0xEF:
                return ' ';
            case 0xF0:
                return ' ';
            case 0xF1:
                return ' ';
            case 0xF2:
                return ' ';
            case 0xF3:
                return ' ';
            case 0xF4:
                return ' ';
            case 0xF5:
                return ' ';
            case 0xF6:
                return ' ';
            case 0xF7:
                return ' ';
            case 0xF8:
                return ' ';
            case 0xF9:
                return ' ';
            case 0xFA:
                return ' ';
            case 0xFB:
                return ' ';
            case 0xFC:
                return ' ';
            case 0xFD:
                return ' ';
            case 0xFE:
                return ' ';
            case 0xFF:
                return ' ';
        }
        return ' ';
    }
    /* ***********************************
    LCD Stuff
    ************************************ */
    void LCDString(rom unsigned char *str){
        while(*str != 0)
            SendLCD(*str++,1);
    }
    void InitLCD(void){
        LCDt = 0x00;
        RS = 0;
        Delay10KTCYx(4);    //Delay 40000 TCY aka 20mS

        LCD = 0x03;
        ToggleE();
        Delay10KTCYx(1);    //Delay 10000 TCY aka 5mS

        ToggleE();
        Delay10KTCYx(1);    //Delay 10000 TCY aka 5mS

        ToggleE();
        Delay10KTCYx(1);    //Delay 10000 TCY aka 5mS
        Delay1KTCYx(2);     //Delay 2000 TCY aka 1mS  // Total = 6mS

        LCD = 0x02;
        ToggleE();
        Delay1KTCYx(8);     //Delay 8000 TCY aka 4mS

        SendLCD(0x28,0);    //Data = 0x28, RS = 0 (command mode)
        Delay1KTCYx(8);     //Delay 8000 TCY aka 4mS

        SendLCD(0x10,0);    //Data = 0x10, RS = 0 (command mode)
        Delay1KTCYx(8);     //Delay 8000 TCY aka 4mS

        SendLCD(0x06,0);    //Data = 0x06, RS = 0 (command mode)
        Delay1KTCYx(8);     //Delay 8000 TCY aka 4mS

        SendLCD(0x0F,0);    //Data = 0x0F, RS = 0 (command mode)
        Delay1KTCYx(8);     //Delay 8000 TCY aka 4mS

        SendLCD(0x01,0);    //Data = 0x01, RS = 0 (command mode)
        Delay1KTCYx(8);     //Delay 8000 TCY aka 4mS
    }
    void LCDLine(unsigned char line){
        if(line == 1)
            SendLCD(0x80,0);

        if(line == 2)
            SendLCD(0xC0,0);
    }
    void SendLCD(unsigned char dat,unsigned char RSV){
        char cmdHi;
        char cmdLo;

        cmdHi = dat >> 4;
        cmdLo = dat & 0x0F;

        LCD = cmdHi;
        RS = RSV;
        ToggleE();

        Delay10TCYx(2);         //10uS Delay

        LCD = cmdLo;
        RS = RSV;
        ToggleE();
    }
    void ToggleE(void){
        ET = 1;
        Delay10TCYx(2);         //10uS Delay
        ET = 0;
    }


  15. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    Here is the video:

    [embed]http://www.youtube.com/v/lpxjYCRbv3M[/embed]

  16. Sceadwian

    Sceadwian Banned

    Joined:
    Oct 27, 2006
    Messages:
    14,047
    Likes:
    141
    Location:
    Rochester, US
    Nice, just gotta make a command parser for it now.

  17. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    what do you mean?

  18. Sceadwian

    Sceadwian Banned

    Joined:
    Oct 27, 2006
    Messages:
    14,047
    Likes:
    141
    Location:
    Rochester, US
    Well you can echo text to the LCD now, so what, what're you gonna do with the text? You need a command line parser, that can take commands and data and do something with them. Once you get to that point by the way be careful, command line parsers are a little tricky if you don't do propery boundary testing on your data to make sure it's valid all sorts of weird things can go wrong. It's a lot of really boring coding, but you may be able to find some example code out there for C.

    Last edited: May 22, 2009
  19. AtomSoft

    AtomSoft Well-Known Member

    Joined:
    Feb 7, 2008
    Messages:
    5,670
    Likes:
    41
    Location:
    Brooklyn, NY US
    Ill figure it out. Ill make sure to make a max variable size limit so i dont overflow. I wanted to do this mainly for a signboard i want to make in the future . I wanted the option of editing the data VIA LCD/GLCD and Normal Keyboard. This way it doesnt need a PC and can be altered in place.

  20. Mike - K8LH

    Mike - K8LH Well-Known Member

    Joined:
    Jan 22, 2005
    Messages:
    3,637
    Likes:
    109
    Location:
    Michigan, USA
    Looks nice. So that's all you need to read a PS/2 keyboard? Cool!

  21. be80be

    be80be Well-Known Member

    Joined:
    Aug 23, 2008
    Messages:
    4,791
    Likes:
    134
    Location:
    morristown,tn
    This may sound dum but would not the sign really be no more then a big LCD. I have seen them that print out as you type.


Share This Page
